模具滑塊兩次抽芯的最佳組合

更新日期：2017-02-09 10:19:28

模具達人：模具滑塊兩次抽芯的最佳組合

高手設計的模具滑塊兩次抽芯，高明之處在于他進行了最佳組合。

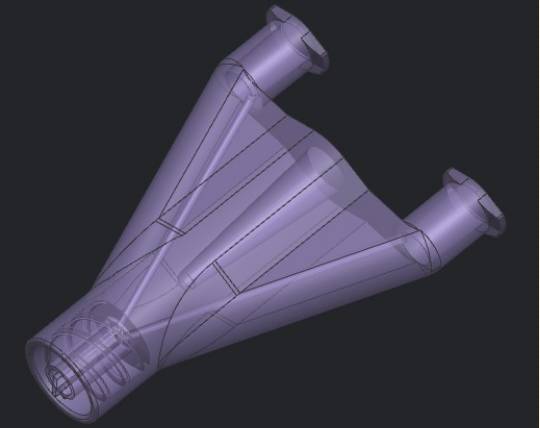

先來一起看一下內部結構

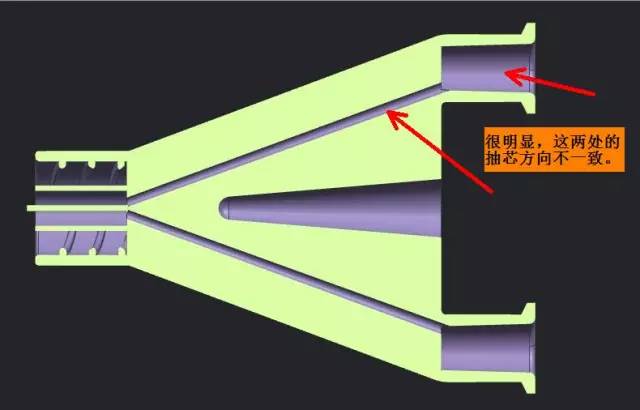

通過上面的圖例，我們可以清晰看出這個難點就在箭頭所指部位，高人高在他就先從對小孔入子做第一步抽芯（大孔型芯保持不動）；小孔入子完全脫出后再帶動大入子繼續(xù)抽芯。

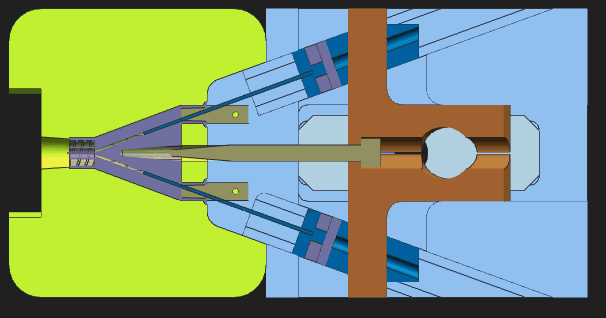

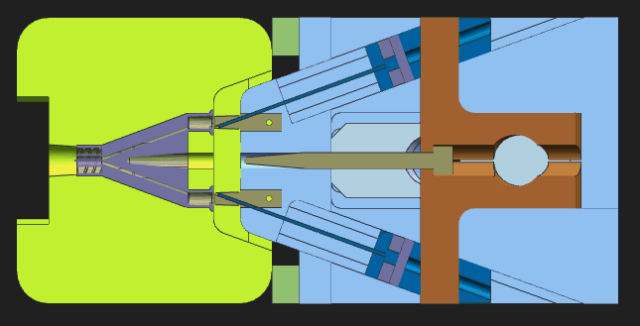

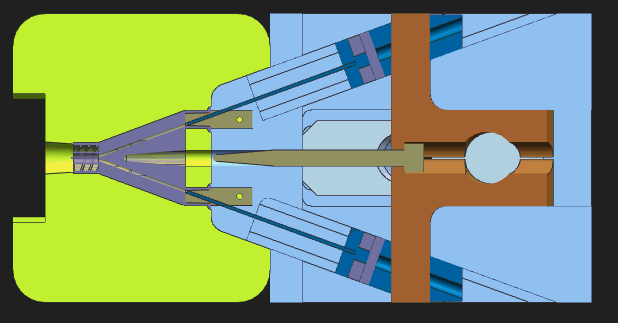

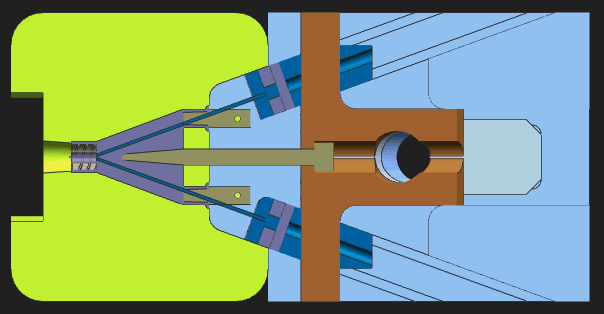

于是對模具做了這樣的設計
